La méthode graphique dans les sciences expérimentales et principalement en physiologie et en médecine / par E.J. Marey.

  • Étienne-Jules Marey
Date:
1885
Catalogue details

Licence: Public Domain Mark

Credit: La méthode graphique dans les sciences expérimentales et principalement en physiologie et en médecine / par E.J. Marey. Source: Wellcome Collection.

Provider: This material has been provided by The University of Glasgow Library. The original may be consulted at The University of Glasgow Library.

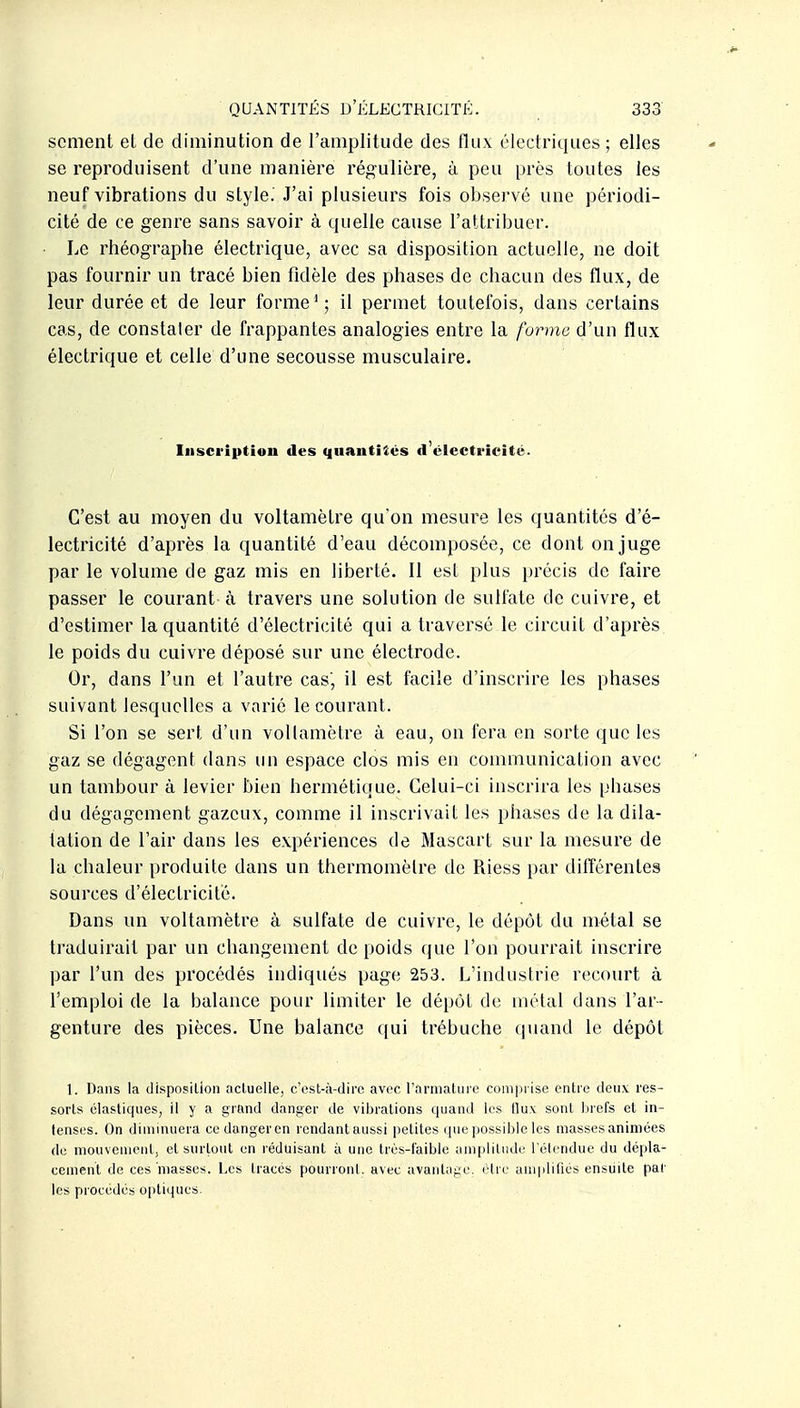

    363/766 (page 333)
    scment el de diminution de l'amplitude des flux électriques ; elles se reproduisent d'une manière régulière, à peu près toutes les neuf vibrations du style. J'ai plusieurs fois observé une périodi- cité de ce genre sans savoir à tjuelle cause l'attribuer. Le rhéographe électrique, avec sa disposition actuelle, ne doit pas fournir un tracé bien fidèle des phases de chacun des flux, de leur durée et de leur forme'; il permet toutefois, dans certains cas, de constaler de frappantes analogies entre la forme d'un flux électrique et celle d'une secousse musculaire. Inscription des quantités d'électricité. C'est au moyen du voltamètre qu'on mesure les quantités d'é- lectricité d'après la quantité d'eau décomposée, ce dont on juge par le volume de gaz mis en liberté. Il est plus précis de faire passer le courant à travers une solution de sulfate de cuivre, et d'estimer la quantité d'électricité qui a traversé le circuit d'après le poids du cuivre déposé sur une électrode. Or, dans l'un et l'autre cas, il est facile d'inscrire les phases suivant lesquelles a varié le courant. Si l'on se sert d'un voltamètre à eau, on fera en sorte que les gaz se dégagent dans un espace clos mis en communication avec un tambour à levier bien hermétique. Celui-ci inscrira les phases du dégagement gazeux, comme il inscrivait les phases de la dila- tation de l'air dans les expériences de Mascart sur la mesure de la chaleur produite dans un thermomètre de Riess par différentes sources d'électricité. Dans un voltamètre à sulfate de cuivre, le dépôt du métal se ti'aduirait par un changement de poids que l'on pourrait inscrire par l'un des procédés indiqués page 253. L'industrie recourt à l'emploi de la balance pour limiter le dépôt de métal dans l'ar- genture des pièces. Une balance qui trébuche quand le dépôt 1. Dans la disposition actuelle, c'est-à-dire avec l'armature comprise entre deux res- sorts élastiques, il y a grand danger de vibrations quand les flux sont brefs et in- tenses. On diminuera cedangeren rendantaussi petites que possible les masses animées de mouvement, el surtout on réduisant à une très-faible amplitude l'étendue du dépla- cement de ces masses. Les tracés pourront, avec avanluge. être amiilifiés ensuite par les procédés optiques.
